Système de câblage DALI

RAPIDE – FLEXIBLE – RENTABLE – ÉCONOME EN RESSOURCES

Catalogue des produits

Système de câblage DALI

L’installation DALI décentralisée avec câble plat, prises de connexion rapide et système de connexion pour l’intérieur et l’extérieur (classe de protection IP66/IP68) combine l’alimentation et les données dans un seul câble.

Planification simple, montage rapide, pré-montage et fonctionnement économe en énergie.

Câblage DALI avec câble plat Woertz

Les avantages

  • Rapide – Les connecteurs s’installent en moins d’une minute
  • Flexible – Facilement extensible à tout moment et n’importe où
  • Sans risque de confusion – Sécurité de l’installation grâce au codage du système
  • Économe en ressources – Réduction de la quantité de câbles / pertes de basse tension
  • Rentable – Moins de câbles, moins de travail, moins de coûts
  • Sûr – Classement de sécurité le plus élevé B2ca s1 d0 a1
Lire la vidéo sur woertz dali thumbnail min

Le système de câblage Woertz DALI

Le système se compose d’un câble plat, de prises de connexion rapide et d’un système enfichable pour l’alimentation et le contrôle de jusqu’à 64 luminaires DALI à l’intérieur et à l’extérieur grâce à la classe de protection élevée IP66/68.
Le câble plat combine l’alimentation et la ligne de bus Dali en un seul câble.
Cette installation décentralisée permet non seulement d’économiser des quantités considérables de câbles, mais également de gagner du temps lors du montage et simplifie énormément la planification.

Installation rapide

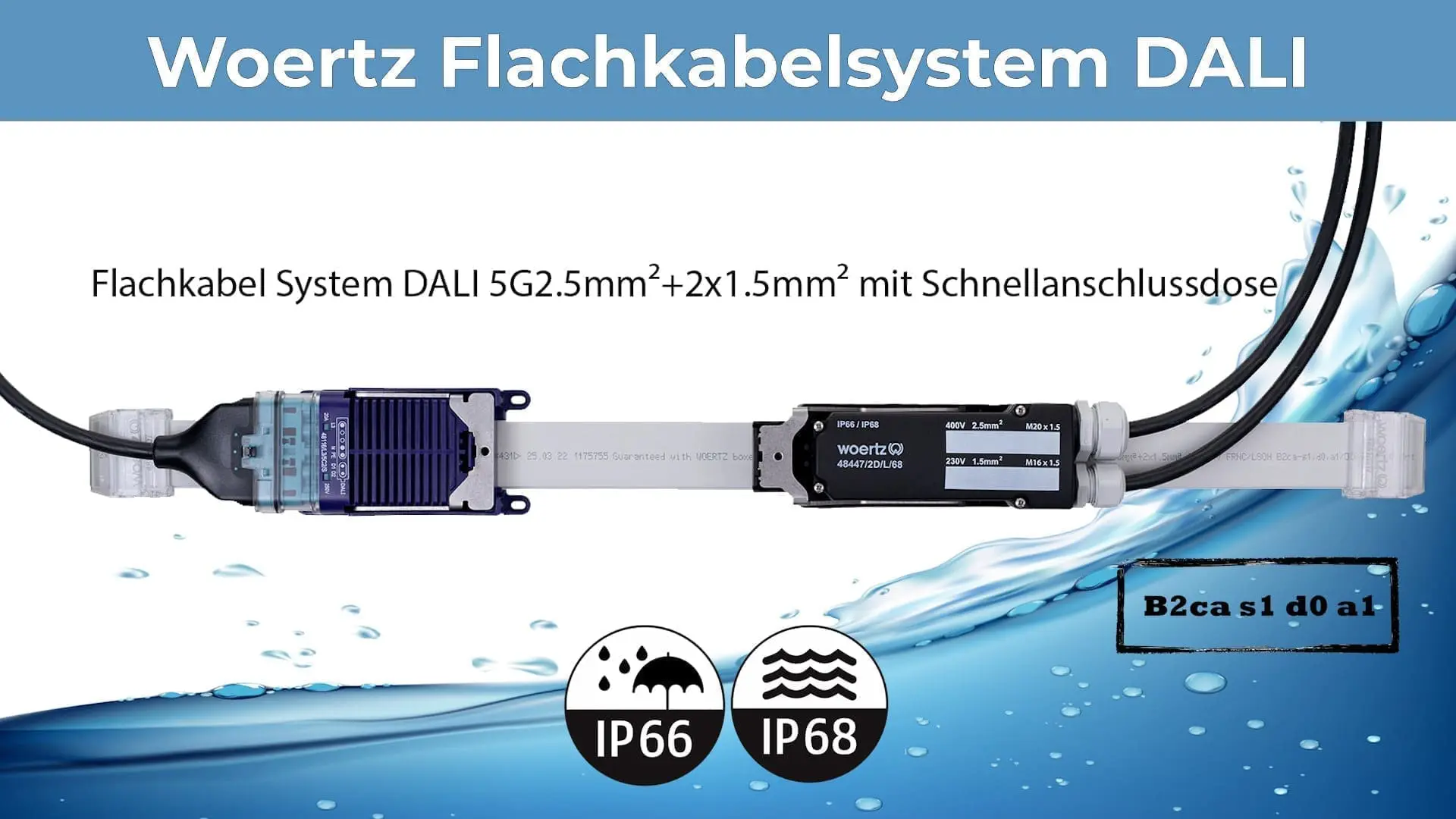

Les boîtes de jonction enfichables sont fixées ou vissées au câble sans couper le câble à l’aide de contacts perforants à pénétration d’isolant.
La connexion peut être librement sélectionnée n’importe où sur le câble.

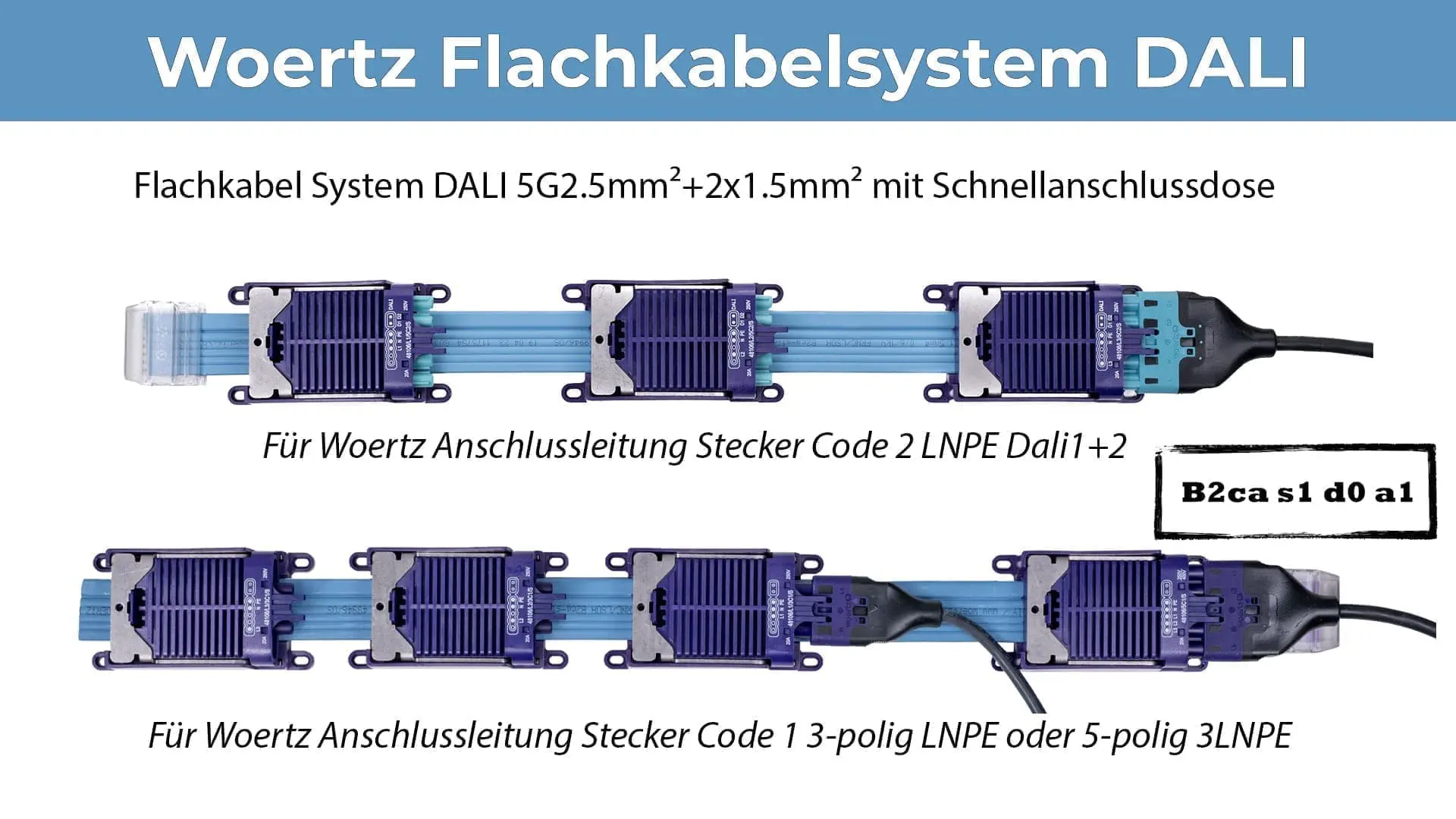

Avec les nouvelles prises de connexion rapide, le contact peut être installé sans outils en moins d’une minute.

Efficacité énergétique

Ce système permet d’économiser beaucoup d’énergie sur toute la durée de vie, car la ligne principale sous tension n’est jamais interrompue et il n’y a donc pas de pertes de tension inutiles aux points de contact comme avec les solutions conventionnelles ou enfichables.

Finitions

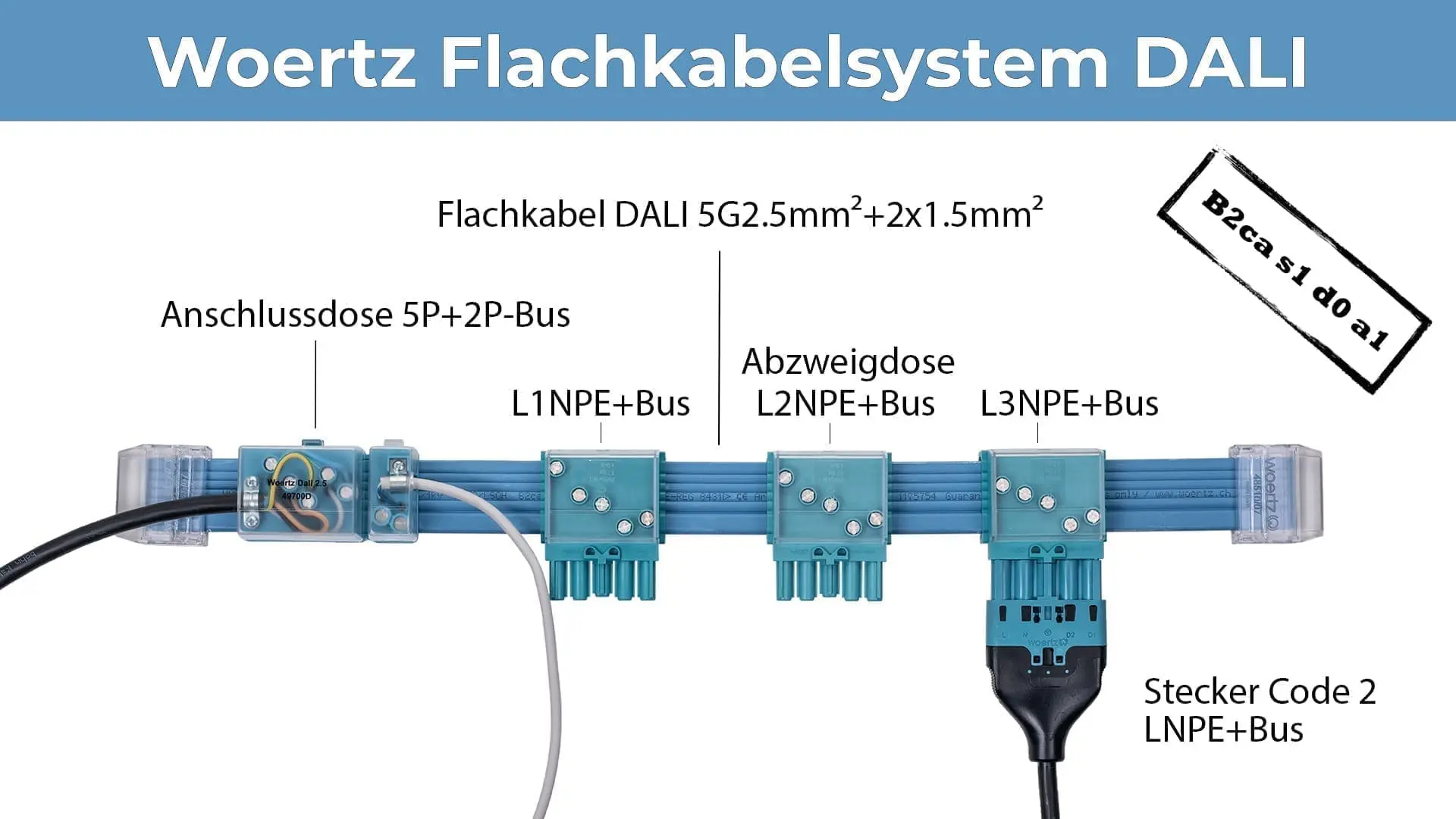

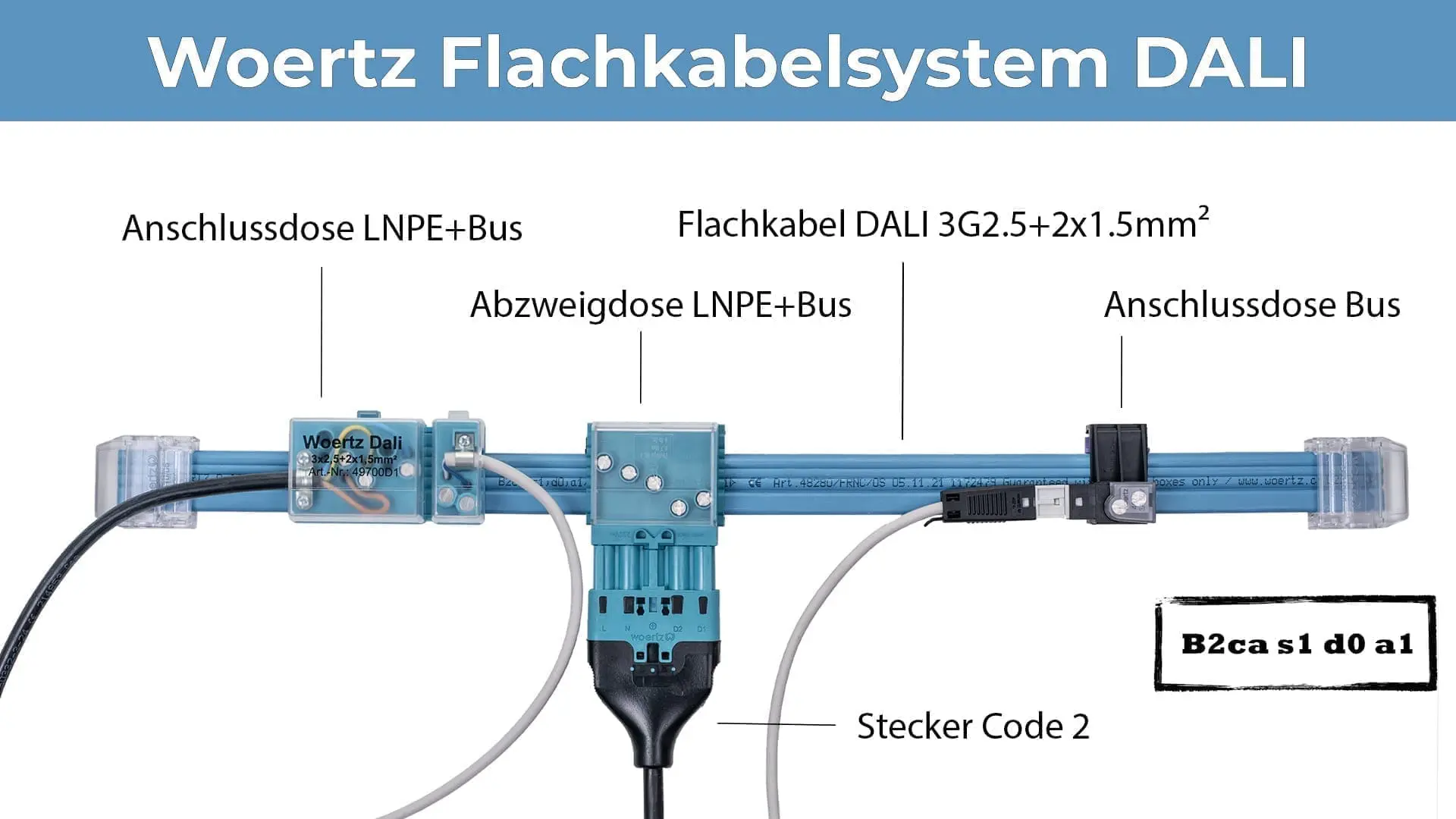

Le câble plat pour DALI est disponible dans les versions bleu ciel 3G2,5+2x1,5mm² (LNPE) ou 5G2,5+2x1,5mm² (3LNPE).

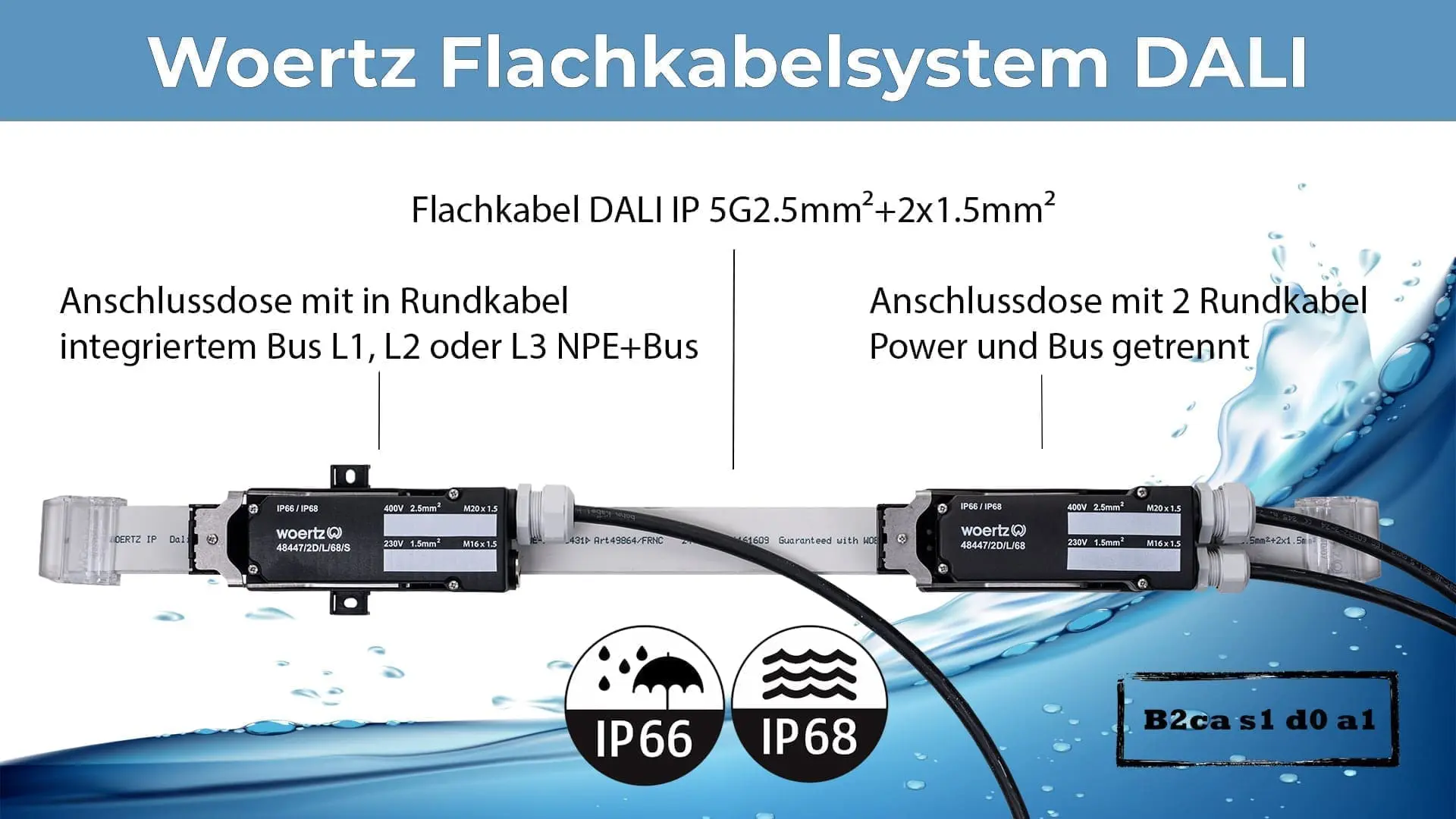

Il existe également une variante IP68 gris clair pour ce dernier pour une utilisation en extérieur.
Les couleurs peuvent également être modifiées sur demande.

Sécurité

Le système de câble plat répond aux exigences de sécurité les plus élevées B2ca s1 d0 a1 selon le règlement sur les produits de construction. Le câble lui-même ne présente aucun danger en cas d’incendie.

Applications

Les applications courantes peuvent être trouvées dans les cages d’ascenseur ou l’éclairage interne dans les écoles, les hôtels, les musées, les églises, les menuiseries, les commerces, les bureaux et les bâtiments publics. Ou à l’extérieur dans les gares, les aéroports, les tunnels ferroviaires et routiers, les tunnels d’accès, de sauvetage et d’évacuation..

Projets de référence

Systèmes de produits

Méthode du câble plat par rapport à la méthode conventionnelle

Flachkabel vs Rundkabel: Kontaktierung
Installation rapide et facile
Flachkabel vs Rundkabel: Stromverlust
Dans l’ensemble, il y a un énorme gain de temps
Flachkabel vs Rundkabel: Zeitersparnis
Chute de tension minimale – flux de courant optimal
Flachkabel vs Rundkabel: Ausfall
Risque de défaut limité

FAQ – Foire aux questions

Avec le contact de perçage Woertz breveté, une vis pointue ou un couteau pénètre dans l’isolation du câble plat et pénètre dans le toron de câble.
Au cours de ce processus, les fils toronnés sont écartés.
Les fils individuels sont en contact avec la surface de la vis ou du couteau sur une grande surface, mais le fil toronné n’est pas sectionné comme avec un contact conventionnel.
L’étirement des fils individuels crée une pression de contact qui favorise le transfert de courant entre les fils et garantit de faibles valeurs de résistance.
Les options de montage flexibles et le large éventail d’utilisations possibles sont les points forts d’un tel contact.

Les connecteurs utilisent des connecteurs mâles et femelles, les fils étant d’abord estampés, soudés ou soudés avant d’être insérés dans le connecteur.
Cette méthode est particulièrement utile lorsque les connexions doivent être rompues fréquemment.
Cependant, cela crée plusieurs contacts supplémentaires, qui augmentent la résistance et provoquent une perte de tension.
Dans un souci d’efficacité énergétique, il convient donc de l’éviter sur la ligne principale sous tension.
De plus, les points de contact sont toujours des points à risque.
Si ceux-ci se succèdent en série, si un point de contact tombe en panne, tous les suivants tomberont en panne sur une grande surface.

En revanche, avec le câble plat, la ligne principale conductrice de courant n’est ni interrompue ni affectée par la défaillance d’un point de contact.
Le flux de courant fonctionne de manière optimale partout.

La classification B2ca comprend les principales exigences :

1. Le confinement de la propagation des flammes

2. La limitation du développement du feu

3. La limitation du taux de dégagement de chaleur

D’autres critères sont essentiels pour protéger la vie et l’intégrité physique.
Ces classifications supplémentaires sont indiquées par les lettres « s » pour fumée, « d » pour gouttes et « a » pour corrosif.

La classification complémentaire s1 d0 a1 est le classement le plus élevé possible et comprend :

s1: pas de dégagement de fumée importante

d0: pas de gouttes brûlantes

a1: pas de développement de gaz corrosif

Si aucune classification supplémentaire n’est spécifiée, le câble ne répond pas à ces exigences de sécurité.
